無中心移動通信系統是我國移動通信系統的重要組成部分。它使用單工對講方式工作,工作頻率在915.012 5～916.087 5 MHz之間。該系統具有無中心組網、數字選呼、自動接續、多址用戶多信道共用、鏈路分散控制等諸多技術特點,擁有廣闊的實際應用前景和深入開發潛力。該系統網絡結構圖如圖1所示。目前我國的900 MHz無中心移動通信系統尚處在以模擬話音加數字信令為主導技術的模擬階段。針對無中心呼叫控制協議的數字化研究尚處于空白。

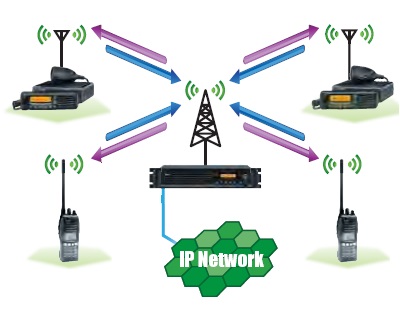

無中心系統的數字化是將語音和控制信令進行數字化編碼,以二進制碼流形式傳播。本系統平臺使用CML公司MX618芯片進行語音編碼,MX7041芯片對語音和信令進行4FSK基帶調制,ARM7處理器作為系統的運算控制核心。在此開發環境下,本文以數字無中心呼叫控制層協議為研究對象,提出并設計了一套基于無中心體制的呼叫控制協議數字化解決方案。該方案已應用于數字無中心對講機的嵌入式系統開發中。艾可慕今年新推出的數字對講機性能強大，結構小巧，在數字對講機市場中占領前導地位。

1 數字無中心呼叫控制協議概述

ETSITS 102490-DPMR標準描述了無中心系統的協議分層結構。呼叫控制協議處于無中心系統協議棧第三層,位于數據鏈路層之上,應用層之下,是無中心系統的控制核心。

2 呼叫控制流程的設計

按照數字無中心對講機的工作原理,設計了一套符合實際應用的呼叫控制流程。呼叫控制流程描述了通信終端從通話建立到通話終結過程中產生的一系列動作和事件。

3 呼叫控制協議的設計和實現

呼叫控制信令和隨路信令分別在控制信道和通話信道進行傳輸。根據無中心多信道選址移動通信系統體制,控制信令傳輸通道(控制信道)與通話信道分開,它整合若干條通話線路的控制信令,獨占一條公共的控制信道進行傳送控制信令。

4 呼叫控制協議的可行性和可靠性分析

呼叫控制流程、呼叫控制信令結構、呼叫控制的狀態機三部分密不可分,構成了實現呼叫控制協議的基本要素。呼叫流程的設計考慮了無中心體制以及傳統對講機工作流程。

隨著各種數字技術的迅猛發展,模擬的無中心系統在當前的技術環境下已顯得捉襟見肘,對其進行全面數字化改造將是未來專網無線通信領域的重要工作內容。呼叫控制協議的數字化標準尚無正式版本推出,本文介紹的呼叫控制協議已應用到數字無中心對講機的產品開發中,運行穩定,在功能上有待根據實際需求進行進一步的擴容和改進。
