防爆對講機概念常識

本文根據防爆對講機概念、等級分類、防爆對講機外表能承受溫度等幾個方面來介紹防爆對講機。

一、 防爆概念

1、 引起爆炸的三個條件，三個條件同時具備 —— 爆炸
點火所需能量 source of igrution；空氣或氧氣 air or oxygen；flammable air flammable dust
2、 防止爆炸的產生必從三個條件來考慮，限制了其中的一個條件，就限制了爆炸的產生。
在工業過程中，通常從下述三個方面著手對易燃易爆場合進行處理。
1）預防或限度地降低易燃物質泄漏的可能性；
2）不用或盡量少用易產生電火花的電所元件；
3）采取充氮氣之類的方法維持惰性狀態。

二、 危險區域的等級分類及電氣元件防爆分類和允許溫度區域

1、 危險區域的等級分類
0區（Zone 0）： 易爆氣體始終或長時間存在
1區（Zone 1）： 易燃氣體在儀表的政黨工作過程中有可能發生或存在
2區（Zone 2）： 一般情形下，不存在易燃氣體且即使偶爾發生，基存在時間亦很短
易爆區域等級劃分，標準與標準的對照比較
I.E.C. N.E.C.
氣體 Zone 0 Class I, Division I
Zone 1 Class I, Division I
Zone 2 Class I, Division II
粉塵 Zone 10 Class II, Division I
Zone 11 Class II, Division II

I.E.C.： 電工技術委員會（Internaional Electrotechnical Commission）
N.E.C.： 電氣規程（National Electrical Code, U.S.A.）


2、電氣元件防爆分類
1)、一般保護 EN50.014
2)、浸油保護 0 EN50.015
3)、充壓保護設施 p EN50.016
4)、加充粉末 q EN50.017
5)、阻燃殼體 d EN50.018
6)、提高系數 e EN50.019
7)、本安保護 i EN50.0120
8)、氣密保護 h 未統一
9)、壓力花保護 n 未統一
10)、特殊措施 s 未統一

3、電氣設備允許溫度區域
電氣元件溫區等級號 元件表面溫度允許值（°C） 氣體燃點（°C）
T1 200T450 450
T2 200T300 300
T3 135T200 200
T4 100T135 135
T5 85T100 100
T6 T85 85

三、 幾種常見物質的爆炸特性

名稱 燃點（°C） 溫度等級 爆炸等級組號 名稱 燃點（°C） 溫度等級 爆炸等級組號
丙酮 540 T1 IIA 乙炔 305 T2 IIC
醋酸酐 330 T2 IIA 苯 555 T1 IIA
丁烷 365 T2 IIA n-丁醇 340 T2 IIA
苯氯酸 590 T1 IIA 乙醇 425 T2 IIA
乙醋酸 460 T1 IIA 甲醇 455 T1 IIA
硝基苯 430 T1 IIA n-戊烷 285 T3 IIA
丙烷 470 T1 IIA 甲苯 535 T1 IIA
氫氣 560 T1 IIC 硫化氫 270 T3 IIB
二硫化碳 102 T5 IIC

四、本安型傳感電路的供電限制

供電限制主要體現在以下三個方面：
1、將動力電與電子元件隔離。
2、采取措施防止外界干擾電磁場通過繼電或電流輸出端偶合至電子元件中。
3、限制傳感電路的工作電源及電壓
本安型電路可分為兩類：ia及ib。Ib本安電路須保證政黨工作狀態下以及系統中存在一起故障時，電路元件不發生燃爆。Ia本安電路則要求正常工作狀況下及存在兩起故障時，元器件不發生燃爆。

五、EH儀表所遵循的主要防爆標準

1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM標準為經常選用，而CANADA / CSA標準幾乎在中國不使用。
例： CENELEC: Eex de/Eex d ib IIC T2-T6
FM: NI/I/Z/ABCD DIP/II, III/1/EFG
XP/I/1/ABCD DIP/II, III/1/EFG
CSA: Class I, Div 2, ABCD

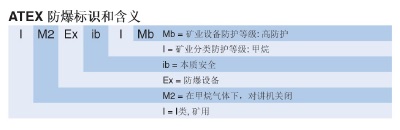

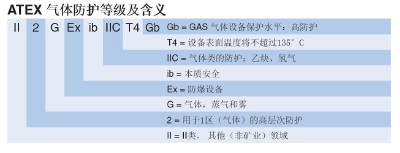

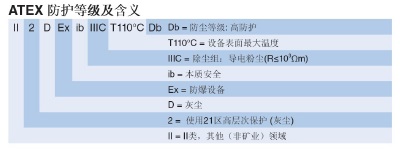

2、新的歐洲防爆標準ATEX100a將取代原CENELEC標準（截止2003年）
ATEX 100a： II IG Eex ia IIB T6

I II 1G Zone 0 1D, 2D,3D dust explosion
Mining other 2G Zone 1
Industry industry 3G Zone 2

六、儀表殼體防護等級的劃分

作為應用于易爆危險區的儀表，對其外殼的保護等級亦應作出規定，賦予代碼，即IP等級號。
IEC144規定的殼體保護等級由一個對應其抗外界物體沖擊與穿刺能力及防水能力的代碼表示。例如：本安型儀表測量電路板不應從其殼體中取出，否則會違反IP40所提出的低要

求。保護等級由兩位數字組成，在其前加上IP字樣。

IP1 2
一位數字 二位數字
抗外界物體沖刺能力 防水能力
0無抗沖穿能力 0無防水穿能力
1外界物體尺寸大于50mm（特大） 1水自落下滴
2外界物體尺寸大于120mm（中） 2水滴入角度為-15°
3外界物體尺寸大于2.5mm（小） 3水以60°角度噴射
4顆粒狀外界物體，粒度大于1mm 4從各方面噴射
5危險性塵埃 5 50升/分的水束
6穿透性塵埃（僅適用于特殊殼體） 6 100升/分的水束
7以1米/分的速度浸入水中
8 以預先商定的方式浸入水中

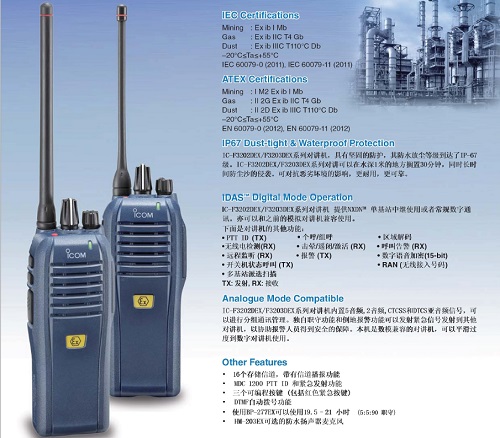

防爆對講機主要應用于石油、化工等易燃易爆場所，在這些場所須使用防爆對講機，以保證工作人員的人身。
