TH-F6A 144/220/440MHz 調頻三段機和TH-F7E 144/430MHz 調頻雙段機

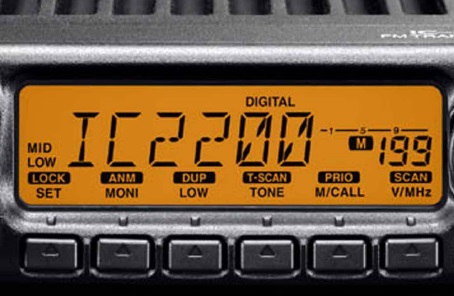

一：顯示屏簡介
 1、EL  對講機設定輸出功率為LOW時, 顯示“L”低功率,設定輸出功率為ECONOMLO LOW時, 顯示 “EL”超低功率 H  高功率  對講機設定輸出功率為HIGH時, 顯示“H”高功率
 2、LSB  下邊帶   在B波段選擇下邊帶時, 顯示LSB
 3、USB  上邊帶   在B波段選擇上邊帶時, 顯示USB
 4、CW  電報碼  在B波段選擇電報碼時, 顯示CW
 5、WFMN寬窄帶調頻
選擇寬帶調頻時, 顯示 “WFM” {34頁}  選擇標準調頻時, 顯示 “FM”  選擇窄帶調頻時, 顯示 “NFM”
 6、AM  調幅  選擇AM調幅模式時, 顯示AM
 7、P  優先掃描  使用優先掃描功能時, 顯示“P”
 8、FINE  細調   使用細調功能時, 顯示FINE
 9、VOX   聲控發射   使用聲控發射功能時, 顯示VOX
 10、“R” 自動單工檢測   使用自動單工檢測功能(ASC)時, 顯示 “R”
 11、“?” 鍵盤鎖定  選擇鍵盤鎖定功能開啟ON時, 顯示 “?”
 12、“F” 功能鍵   功能鍵被按時, 顯示該符號“F”
 13、接收場強 / 發射強度指示
 14、CT  啞音頻信令   使用啞音頻信令功能時, 顯示CT
 15、“T” 音頻信令   使用音頻信令功能時, 顯示 “T”
 16、DCS  數字啞音頻   使用數字啞音頻功能時, 顯示DCS
 17、+ / - /“?”  異頻   中繼臺使用異頻功能時, 顯示該符號
 18、R  倒頻   使用倒頻功能時, 顯示R
 19、振鈴提示  使用振鈴提示功能時, 顯示。
 20、★  記憶信道鎖定   記憶信道被鎖定時, 顯示。
 21、點陣式LCD顯屏   76 X 16點陣式LCD液晶顯示屏。顯示各種信息, 如操作頻率﹑菜單設定等。

二：調節音量
 順時針旋轉音量旋鈕來提高音量, 逆時針旋轉音量旋鈕來降低音量。
 如果您選擇的頻道上沒有接收信號時, 按住[MONI]鍵可聽到背景噪音, 然后調節音量旋鈕來選擇一個適當?shù)妮敵鲭娖健?br />
三：調整靜噪電平
靜噪是用來在沒有信號存在時, 使得揚聲器安靜的功能。如果靜噪電平正確設置, 您將聽到實際的接收信號。如果靜噪電平選擇過高, 則無法收到較弱的信號。合適的靜噪電平依賴接收頻率的噪聲條件。您可以為A波段和B波段設置獨立的靜噪門限。
1. 1、按一下 [SQL] 鍵    * 顯示靜噪電平的當前值。
2、旋轉調詣旋鈕或按下 [▲] / [▼]鍵來調節電平。
在頻道上沒有信號情況下, 當背景噪音剛好被排除時, 選擇該電平。
選擇過高的電平, 則無法收到較弱的信號。
6個不同的電平可供選擇。 (-- -- -- -- --: 電平0 ~ || || || || ||: 電平5)
3、按[ > ]鍵或[MNU]來存儲新的設定, 相反按[ < ]鍵來取消當前的設定。
注意 : 在USB﹑LSB和CW模式下, 靜噪電平值為2。
四：關于波段選擇
出廠設計, LCD液晶顯示屏顯示兩個頻率位置, 其中上面的稱為A波段, 下面的稱為B波段。
A波段   B波段
按[A/B]鍵來選擇A波段或B波段。每按一次[A/B]鍵, “ >”圖標跳動一次, 顯示您當前所選擇的波段。通常, 業余頻段操作選擇A波段, 接收不同的無線廣播電臺如AM, FM, TV(只有音頻), 選擇B波段, 或別的業余頻段。

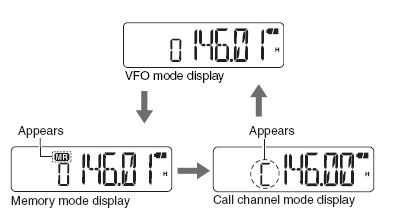

五：工作模式

1：可變頻率方式：
▓ VFO模式  按[VFO]鍵進入。
這是改變頻率的基本模式, 順時針旋轉調整旋鈕可增高頻率, 逆時針旋轉可降低頻率, 或者, 按[▲] / [▼]來改變頻率。
▓ MHz模式
如果想要的頻率離當前頻率太遠時, 用該模式可更快的調節頻率。
調節MHz位數字:
1、按下[MHz]鍵  *  一個MHz位數字閃爍
2、旋轉調整旋鈕或按下[▲] / [▼]鍵來選擇您想要的MHz位數字。
3、選到合適的MHz位數字后, 按下[MHz]鍵來退出該模式, 回到VFO模式  {見上述}
4、您可以進一步用調整旋鈕或[▲] / [▼]來調節頻率。  注意 : MHz模式不適用于AM波段
 ▓直接輸入頻率
 這是另外一種調節頻率的方法。當您想要的頻率離當前頻率太遠時, 您可以用數字鍵盤直接輸入頻率。
 1、按[VFO]鍵  * 直接輸入頻率須在VFO模式下進行。
 2、按[ENT]鍵   *  “------“ 顯示
.3、按數字鍵 ( [0] 至 [9] )來設置您想要的頻率。 [MHZ]能完成MHZ位的輸入。
按[ENT]鍵來完成輸入, 空格的地方默認為0。
例如 : 輸入145.000MHz。按[1], [4], [5]數字鍵, 然后按[ENT]來完成輸入。
您只想修正MHz位數字, 按[VFO]鍵代替[ENT]鍵。
2：記憶存儲信道方式
常用的頻率及其參數可以存放于記憶信道中，因此每次使用時不需重新寫入。可以通過簡單操作將記憶信道呼出使用，共有400個記憶信道可寄存頻率、工作狀態及其他A及B波段操作條件等。
1:記存同異單工頻率或異頻單工(標準差頻)
1、按【VFO】
2、旋動調整旋鈕或按【】/【】以選擇所需的頻率。
亦可按鍵盤直接輸入頻率
3、如記存異頻單工(標準差頻)，可選擇如下數據：
差頻(上/下)
CTCSS/DCS功能
如記存同頻頻率，可選有關數據(CTCSS或DCS置定等)。
4、按【F】
記憶信道號出現并閃動
“”表示當前信道空白；“”表示當前信道含有數據
記憶信道號碼L0/V0 ~ L9/V9；1-0 ~ 1-9，及Pr1及Pr2｛第25頁｝均保留給其他功能使用。
5、旋動控制旋鈕或按【】/【】選出要記存數據的信道
6、按【MR】（【】或【MNU】）以記存數據于信道中

2:記存異頻單工(自定差頻)
如使用自定差頻記存在記憶信道
1、記存所需接收頻率及有關數據，寫頻步驟按照同頻單工或異頻單工(標準差頻)
2、旋動控制旋鈕或按【】/【】以選擇所需要發射頻率
3、按【F】
4、旋動控制旋鈕或按【】/【】以選擇步驟1要寫頻的記憶信道
5、按【PTT】+【MR】（【PTT】+【】或【PTT】+【MNU】）
發射頻率則會記存在記憶信道內。

注意：
當呼出自定記憶信道，“+”及“-”出現于顯示屏，要確定發射頻率，按【REV】鍵。
當要改正發射頻率時，頻率步進值要與原來異頻單工記憶信道數據相同

六 ：刪除記憶信道
刪除個別記憶信道：
1、呼出需要刪除的記憶信道。
2、按下及保持【ф】(電源)將對講機關電。
3、按【MR】+【ф】(電源)。
刪除確認信息出現。
4、按【MR】（【】或【MNU】）以刪除該信道數據。
記憶信道內容被刪除。
退出刪除記憶信道，按任何均可除【MR】，【】及【MNU】外。

注意：
如刪除資料信道數據，則數據會置為出廠數值。
優先信道數據及L0/V0 ~ L9/V9數據亦可被刪除。
如要刪除所有記憶信道內容，可使用全復位
